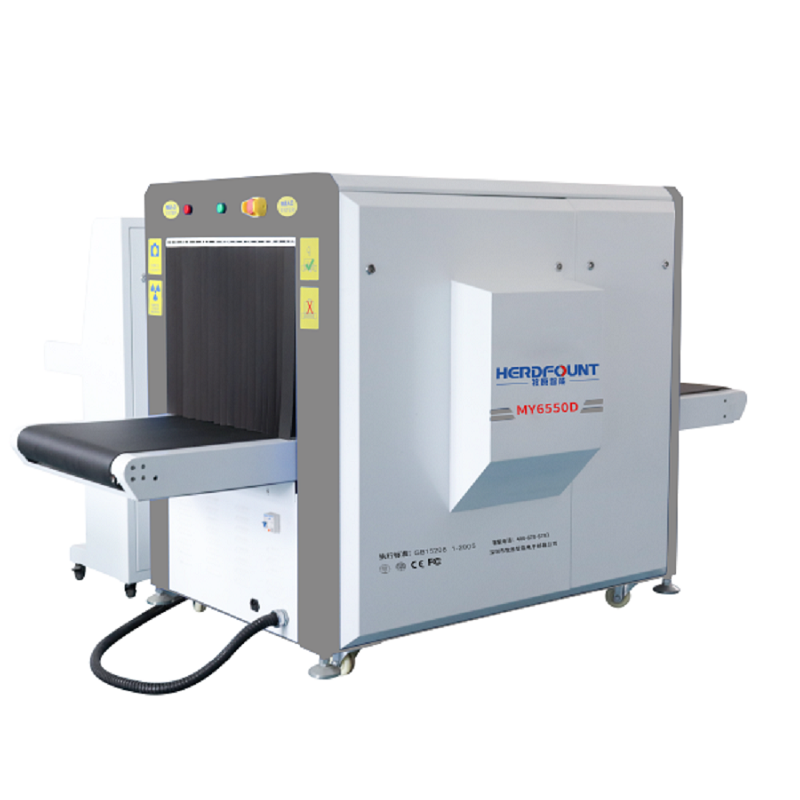

MY6550 双视角X光机 - MY6550

     这是一款双光源双视角X光机。可以对物品进行多角度照射成像。让可疑物品无可遁形。采用高能量探测器和大功率X射线源。具有更加优异的图像效果。是法院、监狱、车站、机场的首选换代产品。
        执行标准:GB15208.1-2005微剂量X光安检机第1部分:通用技术要求。

参数说明

1、采用双视角照射成像设计,垂直、水平两个视角的图像同时显示,能够揭示更多包裹内部信息,从而有效减少由于物品重叠带来的干扰,提高判图员的识图准确性,降低误判和收件比率,双视角图像同步显示,支持同步回放。
2、图像清晰,线分辨力可达到0.787mm铜线,穿透力可达到43毫米钢板。
3、环保节能设计,传送带自感应启停模式。
4、安全辐射量低,X光机周边辐射剂量率接近天然本底水平,符合所有国际国内健康安全标准。
5、提供爆炸物和毒品辅助探测功能。
6、图像处理更加方便有效,图像放大区域任意选取,提供逐级放大、连续放大、局部放大等多种放大模式,结合导航图功能,使图像放大操作更方便、更高效。
7、支持专用图像格式转换,可转换为JPG、BMP、GIF 等通用图像格式;同时支持图像转存至USB存储设备。
8、根据人体工程原理设计专用键盘、图像显示及人机交互界面,有效提高设备的易用性。
9、采用模块化设计,并提供X射线源、探测器阵列、专用键盘等关键部件的测试诊断功能,使设备故障诊断及维修更加准确和快捷。
10、独立全金属操作显示系统,安全、方便、美观。
11、过包数量统计、历史图像查询、温度自动控制。
12、嵌入式系统,一键开关机。

参数说明

1、X射线发生器
射线束方向     顶照式 +侧照式
管电流       0.4~1.2mA(可调)
管电压       160 kV(可调)
冷却/工作周期     密封式油冷/100%

2、图像处理系统:
X射线传感器     L形光电二极管高能量探测器
显示器              17寸高清液晶显示器
图像显示          24位真彩色、图像增强、边缘增强、高能高穿、高能低穿
                          图像平滑放大、图像增亮减暗、图像任意回拉、图像自动储存
多能量穿透      有机物显示为橙色,无机物显示为蓝色,混合物显示为绿色

3、使用环境:
工作温度/湿度  -10℃~45℃/10%~95% (不冷凝)
储存温度/湿度   -20℃~60℃/10%~95% (不冷凝)
工作电压      220VAC(±10%)  50±3Hz
功率损耗      0.8KW

参数说明

通道尺寸              650(宽)× 500(高)mm
线分辨力               顶照视角:≤φ0.0787㎜;
                              侧照视角:≤φ0.0787㎜;
穿透分辨力          顶照视角:≤φ0.160㎜;
                              侧照视角:≤φ0.160㎜;
空间分辨力          顶照视角:水平及垂直≤1.0mm
                              侧照视角:水平及垂直≤1.0mm;
穿透力                 顶照视角:≥43㎜钢板;
                              侧照视角:≥43mm钢板;
通过率检验          1200个/h
传送带速度           0.22m/s
传送带均匀负重    180 kg
传送带单个包裹最大负重   40KG
胶卷安全性            对ISO1600胶卷安全
单次检查剂量检验       ≤2.0μGy
泄露射线剂量率检验     <0.1µGy/h(国家标准为不大于5µGy/h)
噪音                       54dB
